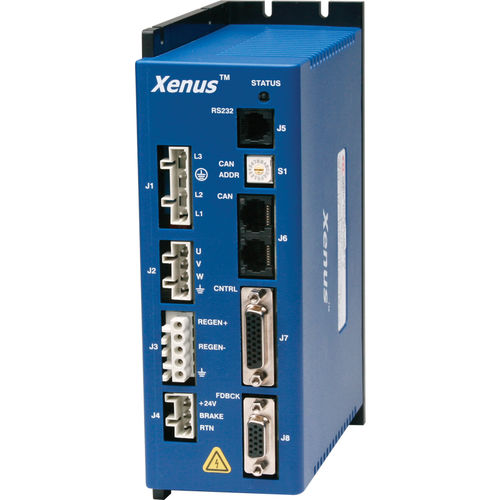

ACサーボドライブ Xenus XTL series

デジタルRS-232CANopen

XTLパネルはACラインで動作するパッケージで、最大6kWの電力を供給します。24 Vdc入力は、制御回路に電源を供給し、動作を維持することを保証します。制御インターフェースには、従来のアナログコマンドと同様にCANopenが含まれています。インクリメンタルエンコーダフィードバックは、オプションのレゾルバとアナログエンコーダインターフェースで標準装備されています。 仕様 継続電流 6A ピーク電流 18A 供給電圧 100-240 VAC 寸法 191 x 140 x 64 mm デジタル入力 12 デジタル出力 4 フィードバック インクリメンタル、デジタルホール、AUXエンコーダ/エンコーダアウト コマンドインターフェース ステップ/方向、アナログ、PWM 環境 コマーシャル AFSアドバンスド機能セット - BiSS-C 一方向エンコーダ - 32ビット浮動小数点フィルタ - 複数の高度なフィルタ - 周波数分析ツール 制御モード - 高速インデクサー、ポイントツーポイント、PVT、CSP - キャミング、ギアリング、位置、速度、トルク コマンドインタフェース - CANopen - ASCIIシリアルバイナリおよびディスクリートI/O - ステッパーコマンド シングルエンドまたは差動選択可能 - 10V 位置/速度/トルクコマンド - PWMベロシティ/トルクコマンド - マスターエンコーダ(ギア/キャミング) コミュニケーション - CANopen DS-402 - RS232 フィードバック - デジタル・クワッドA/B/Xエンコーダ - BiSSアブソリュートエンコーダ - アナログシン/コスエンコーダ - セカンダリエンコーダ/エミュレートされたエンコーダ出力 - デジタルホール I/O - デジタル - 12入力、4出力 アクセサリー - 外部再生抵抗器 - 外部エッジフィルタ 寸法: in [mm] - 7.6×5.6×2.6 [192×142×65] 説明 ラベルの型番の下にあるREV 02は、Xenus XTLに高度な機能を搭載していることを示しています。
