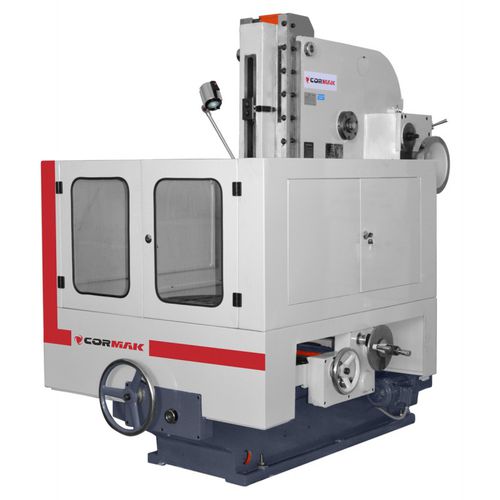

自動垂直モータイザ

3軸

様々な内外面加工、特にスプラインウェイ加工用の機械です。修理工場、工具工場、小ロット生産など幅広い用途に使用できます。 - 堅牢で重厚な構造。 - 高い加工精度。 - 垂直・水平送り機構 - ワークテーブル回転機構。 - 多板クラッチ。 - 全軸加速送り。 - 角度付きノミ加工が可能。 - ハロゲン照明24V。 標準装備 - ハロゲン照明: 24 V. - ポーランド語のTOD。 - EC適合宣言。 - 技術データ - 最大スライダーストローク (mm) : 200 - 毎分ストローク数 : 32 / 50 / 80 / 125 - スライダーの傾斜角度 (°) ：0 - 8 - ワークテーブル直径 (mm) ：460 - スライダー垂直制御値 (mm) : 200 - カッターホルダーとコラムの距離 (mm) ：480 - スライダー本体からテーブル面までの距離(mm) ：320 - テーブル長手方向最大移動量 (mm) ：420 - ワークテーブル最大横移動量 (mm) ：420 - ワークテーブル最大回転角度 (°) ：360 - 縦方向および横方向の送り値範囲 (mm) ：0,054 - 1,24 - 回転送り角度範囲 (°) ：0,035 - 0,805 - 工具最大寸法 (mm) : 25 x 40 - ワークテーブル最大荷重 (kg) ：400 - 最大チゼル力 (kN) ：5 - ワークテーブルのT溝幅 (mm) ：18 - 加速送りモーター出力 (kW) ：0,7 - メインモーター出力 (kW) ：3 - 全体寸法 (長さ x 幅 x 高さ) (mm) ：1717 x 1221 x 1885 - 重量 (kg) : 2200
