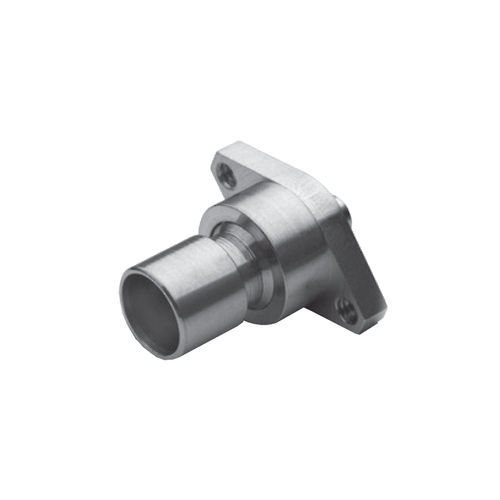

データコネクター H001-D32-01

オス周波数DC

GMSオス/プラグケーブルコネクタプラグ フロートマウント～0.086 S/Rケーブル 仕上げ、コンタクト - MIL-G-45204準拠の金メッキ、タイプI、グレードC、クラス1、SAE AMS-QQ-N-290準拠のニッケルメッキ以上 材質、外部コンタクト - ASTM B196および/またはASTM B197準拠のベリリウム銅 材料、スプリング - ASTM A313-95Aに準拠した17-7ステンレス鋼 仕上げ、ボディ - MIL-F-14072 E300準拠の不動態化処理 材料、センターコンタクト - ASTM B196および/またはASTM B197に準拠したベリリウム銅 インピーダンス - 50 Ω 材料、絶縁体 - ASTM D1710に準拠したPTFEフルオロカーボン 周波数範囲 - DC～23 GHz typ. 材料、ボディ - ASTM A484およびASTM A582および/またはASTM A555およびASTM A581に準拠したCRES 303 製品タイプ - コネクター 直径A - 6.858 mm（0.27インチ） 直径B - 3.048 mm（0.12インチ） 許容アキシャルミスアライメント - ± 0.06 ラジアル方向の許容ミスアライメント - ± 0.020 嵌合/離脱サイクル - 5000 VSWR - 1.15:1～8 GHz1.25:1～23 GHz 接触抵抗 - 内部導体 - 2.5 mΩ 接触抵抗 - 外部導体 - 2 mΩ すべてのMIL-STD性能仕様に適合 電気的性能を損なうことなく、ラジアル方向0.020のミスアライメントとアキシャル方向0.060のミスアライメントの両方に対応する設計 DC～23 GHzの周波数に対応
