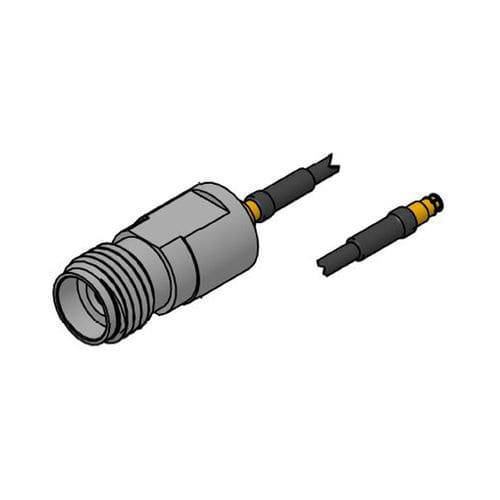

RFケーブル アセンブリ 2-S1A-D1A-16-L

仕上げ、コンタクト - MIL-G-45204、タイプI、グレードC、クラス1に準拠した金メッキ、SAE AMS-QQ-N-290に準拠したニッケルメッキ以上 材質、外部コンタクト - ASTM B196および/またはASTM B197によるベリリウム銅 材料、スプリング - ASTM A313-95Aに準拠した17-7ステンレス鋼 仕上げ、ボディ - MIL-G-45204による金メッキ、タイプI、グレードC、クラス1、SAE AMS-QQ-N-290によるオーバーニッケルプレート 材質、センターコンタクト - ASTM B196および/またはASTM B197準拠のベリリウム銅 インピーダンス - 50 Ω 材料、絶縁体 - ASTM D1710に準拠したPTFEフルオロカーボン、ASTM D5204に準拠したポリアミドイミド 周波数範囲 - DC～60 GHz typ. 材料、ボディ - ASTM B196および/またはASTM B197に準拠したベリリウム銅 製品タイプ - アセンブリ 許容ミスアライメント（軸方向） - 0.007（基準平面から0.007まで同一平面内 ラジアル方向の許容ミスアライメント - ± 0.005 FDの標準的な締結/解除力 - 65 lb / 2.2 lb 標準的なロック/解除力 SB - 20 lb / 15 lb VSWR - 1.10:1～26.5 GHz1.25:1～65 GHz 接触抵抗 - 内部導体 - 6 mΩ 接触抵抗 - 外部導体 - 2 mΩ 絶縁抵抗 - 最小3500メガオーム 海面でのDWV - 250 Vrms RFリーケージ - 80 dB～3 GHz、-65 dB～26.5 GHz 挿入損失 - 0.03 √f（GHz） 電圧定在波ラジオ（VSWR）変化を無視できる半径方向および軸方向のミスアライメントに対応する設計 すべてのMIL-STD性能仕様に適合 パッケージ密度を高めるため、0.070インチの中心間および0.090インチの基板間スペースが利用可能 DC～100 GHzの周波数に対応
