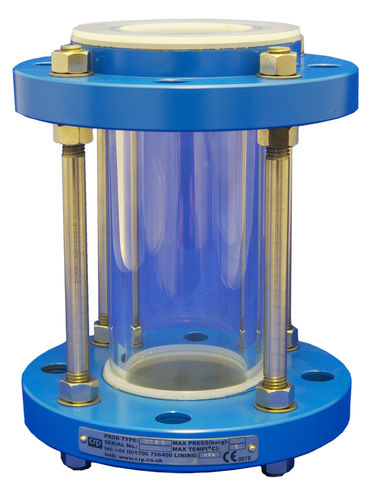

フランジ取り付けのぞき窓

炭素鋼製ホウケイ酸ガラス製

CRPのPFAライニング管状サイトリーグラスは、透明なホウケイ酸ガラス管を通して360度の視界を提供し、最高レベルのプロセスビューを提供します。厚さ0.35″のこのガラスは重壁構造で、公称口径によっては145 PSI、302°Fまでの腐食性プロセスで使用できます。サイトグラスのフランジ端にはHiPerFlon PFAライニングがあり、青色のエポキシプライマーで仕上げた炭素鋼で作られています。フランジはASME 150またはDIN PN10およびPN16に対応します。 サイトグラスは、酸のような腐食性の高い媒体を搬送する場合、素材の選択により長寿命を実現します。フッ化水素酸や苛性ソーダなどの腐食性物質からガラスを保護するために、FEPスリーブを内張りしたサイトグラスを供給することができます。 全てのサイトグラスには、外部要素によるガラスの機械的損傷を防ぐために、外側のアクリルシールドを供給することをお勧めします。 当社のサイトグラスの標準的な長さはアトマックAKH2と同等で、CTSGチューブラーサイトグラスとして知られています。しかし、短くても長くても、59″までの全てのサイズのサイトグラスを供給することができ、これらはDTSGチューブラーサイトグラスとして知られています。 以下の寸法は、ASME 150およびDIN PN10/16フランジ、EN558-1基本シリーズ1に適合する標準CTSG管状サイトグラスのものです。
