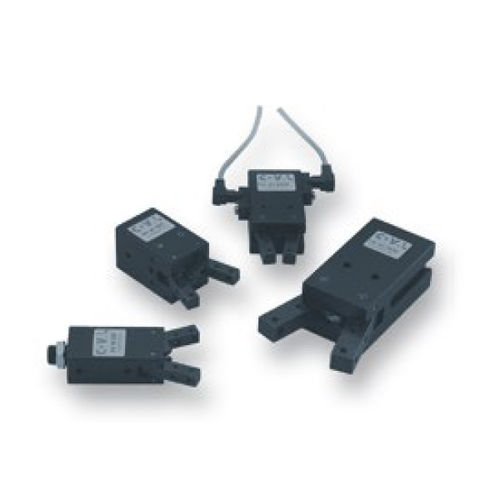

空圧式グリッパー PA series

角度調整可能2ツ爪産業ロボット用

PAシリーズアングラージョークランプは、ロボット工学やプラスチック産業、さらに一般的にあらゆるタイプのマニピュレーターに使用されています。特に射出プレスのアンローディングロボットへの使用をお勧めします。 クランプのクランプ力は、理論値で必要な有効力の少なくとも2倍以上のものをお選びください。上表のクランプ力は理論上の力であり、圧力6 barの場合の値です。把持力は把持点と支点間の距離に反比例します。 例えば、PA20クランプの場合、把持点が支点から25mmの位置であれば、把持力は次のようになります： F＝10.1（下表）×15/25＝6.06kgとなります。 把持物の重量はクランプの重量に加算され、把持点にかかる力の20分の1を超えてはなりません。フィンガーの開閉速度は圧縮空気レギュレーターで調整できます。 .DE: 圧縮空気によるダブルアクションクランプ。 .SEF: 圧縮空気による閉鎖、リターンスプリングによる開放（単純閉鎖効果）. .SE0: 圧縮空気による開放、リターンスプリングによる閉鎖（単純な開放効果）. 仕様 圧縮空気：フィルター付き、潤滑式または無潤滑式 最大圧力： 10 bar 材質陽極酸化アルミニウム シールニトリル (NBR) 熱処理ピンと指 使用温度: -10°～70° C / 14～158° F
