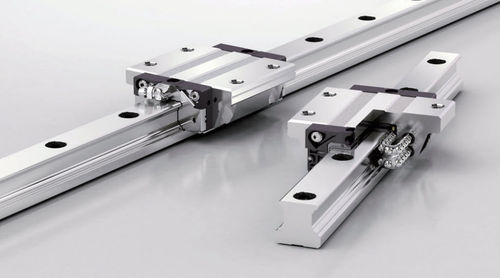

球戻りリニアガイド ARC/HRC/ERC

スチール製

ARC/HRC/ERC 製品の特徴 標準品のcpc ARC/HRC/ERCリニアガイド・セリエは、O型配列で4列のベール循環構造を採用しています。レールとボールの接触角を45度にすることで、4方向の等価荷重効果を実現しています。cpcでは、外力（F）を受けたときのアーム長（Lo）をより高いMr値にすることに重点を置き、剛性と耐ねじり性を高めています。また、ボールの大きさや数が多いことで、同サイズの他社製品と比べて10～30％の耐荷重を実現しています。 これらの特徴が、当社製品の高耐荷重、高モーメント、高剛性の特徴の源となっている。 防塵設計 インナーシール 新設計のインナーシールは、レールを異物から保護すると同時に、ランナブロック内の潤滑を維持し、低摩擦プロファイルを維持します。 ボトムシール ボトムシールは、インナーシールと連動して、異物の混入や潤滑剤の漏れを防ぎます。当社の包括的なシーリングデザインは、再潤滑の必要性を大幅に減らし、ランナーブロックの寿命を延ばします。 - エンドデオールは、ボトムシールおよびインナーシールと連動して、異物の混入を防ぎ、潤滑油の漏れを防止します。当社のエンジニアリングプラスチックは、強い耐摩擦性を持ち 摩擦抵抗が大きく、一般的なNBR樹脂に比べてクラックが発生しにくい。 NBR樹脂よりも割れにくい。
