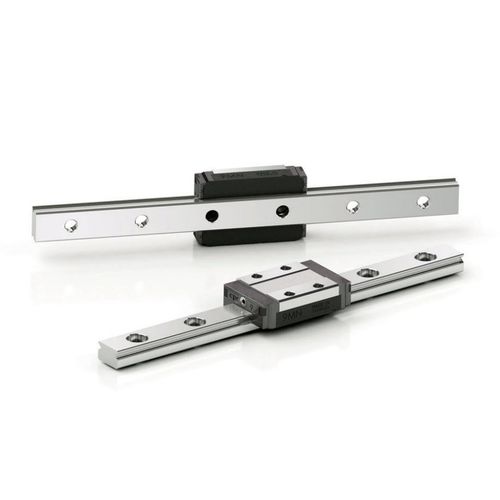

スライドリニアガイド ST Series

スチール製小型

高荷重・高モーメント性能 ST ミニチュアストロークスライドシリーズは、2列のボールで設計されています。ボールトラックは、モノブロックで同等の負荷容量を実現するために、45度の接触角を持つゴシックプロファイルデザインを採用しています。これにより、大きな転動体のためのスペースを確保しつつ、荷重・モーメント容量を向上させています。 dot 高い走行精度と滑らかさ STミニチュア・ストローク・スライド・シリーズのスチールボールは、再循環することなくレール上を転がるため、次のような特徴があります。 その結果、優れた走行性、滑らかさ、低摩擦、振動のない高精度を実現しています。 ドットデュアルプレートデザイン STミニチュア・ストロークスライドシリーズは、設計に一対のエンドプレートを採用しています。センターレール側とベアリングブロック側の両方にプレートを設置し、リニアガイドのオーバーストロークを防止しています。 ドット 簡単装着 STミニチュアストロークスライドシリーズの取り付けは、ブロックとケージの穴パターンを交差させて、固定ネジをレールのカウントボアに下向きに嵌め込むことで、穴ピッチ内で行うことができます。 穴のピッチ内で交差させることで、固定ネジをレールのカウントボアに下向きにはめ込むことができます。ケージは一体型なので、レールの取り付けに影響を与えることなく、予圧はボールソーティングであらかじめ設定されています。 はボールソーティングで予め設定されています。 ドット温度 STミニチュアストロークスライドシリーズは、150℃までの温度に耐えることができます。 より高温のアプリケーションには、2つの処理オプションがあります。 温度の高いアプリケーションには、2つの処理オプションがあります。 T1: 200 °C T2: 300 °C 高温用の処理を施すと、耐荷重が低下します。
