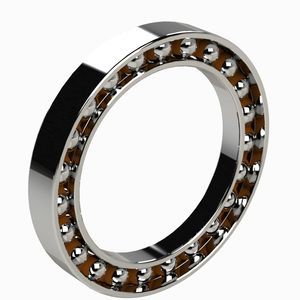

4接点軸受は、アンギュラ軸受と同様の構造で、組合せ荷重に耐えるように特別に設計された形状をしています。2列または単列のペアアンギュラベアリングと比較して、アキシャルスペースをほとんど占有しないという利点があります。
一般的な特徴
特殊な内部形状により、両方向のラジアル荷重とアキシアル荷重、さらに転倒モーメントに耐えることができます。
多くのバリエーションがあります:
グリースによるシールド(寿命);
グリースなしの開放型;
オイルまたはグリースで機械に直接潤滑。
通常、フルターンボールベアリングで、転がりと耐久性を向上させるため、プラスチック製のセパレータが付いています。
予圧をかけると、高い剛性が得られます。高回転での使用はできません。
技術的な要求に応じて、クロムメッキ、リン酸メッキ、亜鉛メッキ、黒色酸化皮膜などの特殊コーティングを施すことができます。
材質
典型的なクロム軸受鋼、完全硬化、ケース硬化、高周波焼入れなどがあります。
主な用途
ホイールモーター、ロボット用ギアボックス、ロータリーテーブル、工作機械、ロボット(軸移動)。
---
