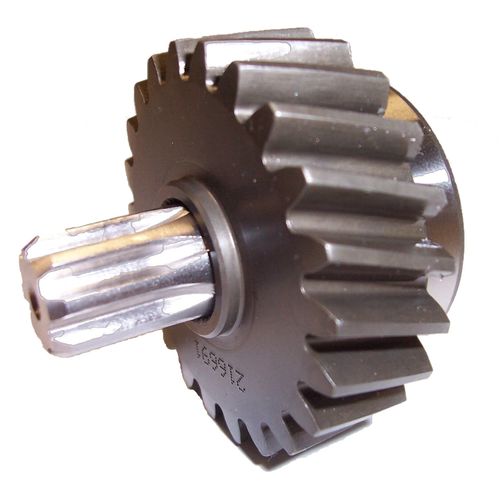

ヘリカル歯車

かさシャフト内歯形

標準歯車が使用できない用途には、ベベル、マイトレ、スパー、ストレートラック、インターナルスプライン、セレーションなど、お客様の仕様に合わせた特殊歯車やラックを製造することが可能です。 特殊カスタムメイド歯車製品 ミットルギア、ベベルギアグリーソン方式による直径500mmまでのストレートカット歯車で、材質は様々です。 スパーギア直径730mmまでの歯車を、141/2°と20°の圧力角で、ほとんどのピッチサイズに対応した工具で、直径、円形、モジュールピッチの歯車を製作します。 ヘリカルギアねじれ角は45°まで、ピッチ径は710mmまで対応可能です。 ストレートラックモジュールピッチとダイアモンドピッチのラックは、長さ2メートルまで、ピッチは5モジュールまたは5D.P.まで供給可能です。 インターナルギアとスプライン。最大635mmまでのハブは、標準的なスパーギアまたはインターナルスプラインで100mmの深さまで加工できます。 スプラインとセレーション。機械加工されたシャフトやお客様のブランクに、インボリュート、フラットルート、フィレットルートのスプラインやセレーションを加工することができます。 特殊ギヤボックス平歯車、ヘリカルギア、逆歯車チェーンを使用し、個々のドライブ要件に合わせたカスタムデザインのギアシステムを提供できます。シャフトセンターは11/2mまで、出力は1000KWまで対応可能です。お客様のご要望をお聞かせください。
