歯筋が直線な平板歯車 R

炭素鋼製精密リニア

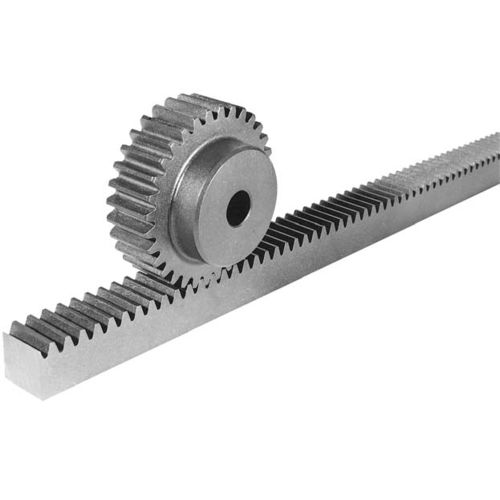

Cross+Morseの標準ギアラックは中炭素鋼で製造されており、必要に応じて高周波焼入れまたは火炎焼入れに適しています。平歯車は20度の圧力角で精密に加工され、標準の平歯車と完全に互換性があるように、同じ面幅を持っています。設計者は、標準の平歯車と同じピッチのラックの組み合わせを自由に選択し、「既製」のラック＆ピニオンセットを得ることができます。 ストレートラック テーブルドライブなどの回転運動を直線運動に変換したり、送り出しのような直線運動を回転運動に変換するのに適しています。標準品に加え、ピッチサイズ16mmまでの特殊なラックも製作可能です。 標準の長さは0.5、1、2、3メートルで、20°PAストレートカットラックは、ピッチ範囲が1 Modから8 Modまであります。これらは、標準の平歯車と組み合わせて、回転運動から直線運動への変換を低コストで行うことができるように設計されています。 ラックは、プレーンホールまたはタップホールを追加することにより、簡単に取り付けられるように変更して提供することができます。
