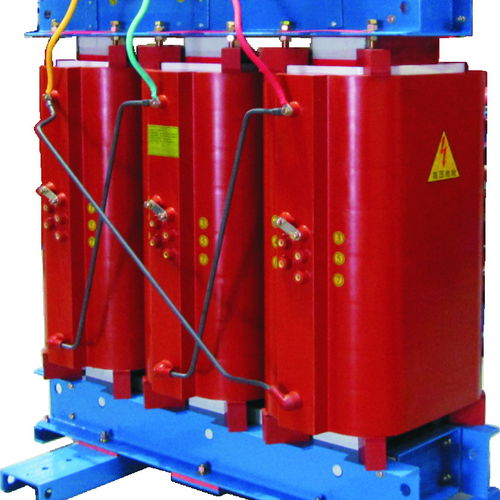

電源変圧器 SCBH15 series

乾式電気回路網用エポキシ樹脂製

モデルSCBH15シリーズ 基本パラメータHV 巻線 LV 巻線 「 定格容量（kVA）」30 ～ 250030 ～ 2500 「 定格動作電圧（kV）」6 ～ 350.4 「 短絡インピーダンス（%）」4/6/8 「 周波数（Hz） 」50「 冷却モード」ANまたはAN/AF 「 絶縁クラス」F/H「 重量 kg」750 ～ 8100 」 特徴 "" 1. コイルは、標準 V0に達する難燃特性を有するエポキシ樹脂を注入する。 耐火性、非粉塵の蓄積、良好な耐湿性、良好な耐薬品性、高い機械的強度および強い短絡抵抗能力の特性を享受する。 2. 分割層型構造、ホイルタイプの巻線と低電圧コイル、プラス高度な注入工程を有する高電圧コイルは、大幅に層と部分放電の間の電圧を低減し、突然の短絡耐性を高めることができます。 3. 低電圧コイルの空気ダクトは、周囲に沿って均等に分布する細胞である。 コイルの放熱は均一であり、良好な放熱効果を有する。 一方、低電圧コイルから鉄コア、高電圧コイルから低電圧コイルまでダクトを広げ、放熱にも適しています。 4. 高電圧・低電圧コイルに真空注入を行い、注入された樹脂をよりコンパクトにするために注入後の高電圧立ち工程を採用し、コイル内の残留気泡を完全に除去し、各製品の部分放電が5pC 未満であることを確実にする。 「35kVと 35kV 未満の都市ネットワークと農村部ネットワークの電力システムに適用されるアプリケーション. 『 運用経験』22 年
