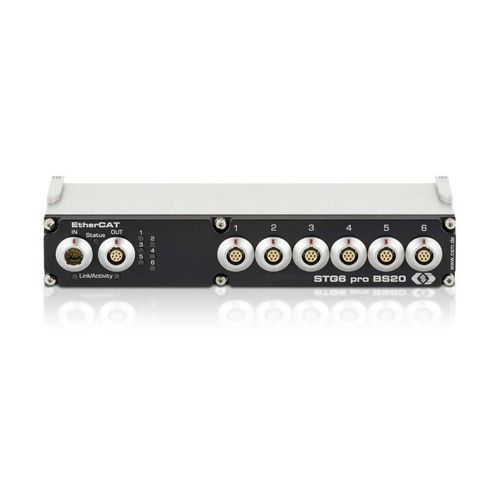

歪みゲージ測定用モジュール STG6 pro BS20

EtherCAT産業用コンパクト

EtherCAT®ベースの計測モジュールで、厳しい条件下での分散型使用に適しています。堅牢で非常にコンパクト、1/4、1/2、フルブリッジの6つの時間同期ストレインゲージ入力を備えています。 ハイライト - 6線式および4線式接続の1/4、1/2、フルブリッジ用の6つの時間同期ストレインゲージ入力 - TEDSと連携し、接続ケーブルの外付け1/4ブリッジサプリメントにより、1/4ブリッジを実現。これにより、ブリッジの完成位置が測定点に近いため、高精度な測定が可能になります。 - 測定データレートは1チャンネルあたり最大20 kHz - TEDSでは測定点と補完抵抗が特定されるため、混同する心配がない。 - 非常に小さな入力電圧範囲による正確なデータ取得 - 1〜10 Vの範囲で調整可能な励磁電圧 - レシオメトリック測定原理と設定可能なソフトウェアフィルタにより、干渉に対して高い耐性を実現 解説 STG6 ECATシリーズのストレインゲージ計測モジュールは、過酷な条件下でのマルチチャンネル・ストレインゲージ計測を可能にします。コンパクトで堅牢な筐体のおかげで、分散して使用することができます。最大100個の計測モジュールを電気的・機械的にカスケード接続できるので、大きな対象物でも簡単に多くの計測ポイントをテストすることができます。 STG6 pro BS20は、1～10 Vの幅広い印加電圧範囲により、多くのアプリケーションに対応します。さらに、入力電圧範囲の自動選択と非常に優れたS/N比により、極めて小さな測定信号も正確に取得することができます。
