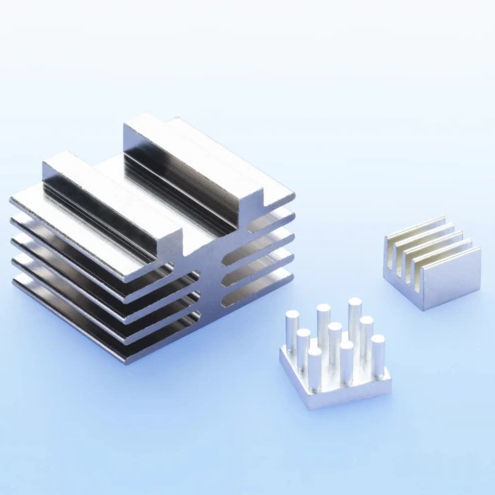

アルミニウム製放熱器

押出成形プリント基板用クリップ式

PCBヒートシンクは、特定のハイパワー電子部品を単独またはグループで冷却します。当社のPCB冷却用標準ヒートシンクの幅広い製品ラインナップは、Rth値6～72 °C/Wの数百種類のモデルで構成されています。例えば、以下のようなものがあります： 半導体ハウジングタイプTO-220およびTO-218用クリップオンヒートシンク 押し出しSMDヒートシンク 標準D-PAK（TO-252）、D²PAK（TO-263）、D³PAK（TO-268）モジュール用スタンプ式薄型ヒートシンク PCBへのウェーブ半田付け用半田ピン内蔵プロファイルヒートシンク はんだ付け、クリップオン、またはネジ止めヒートシンク プリント基板に常に最適な冷却ソリューション 当社の基板レベルヒートシンクは、アルミニウムまたは銅製で、オプションでシート曲げ、押し出し、またはダイキャスト技術を使用します。どのヒートシンクがお客様のアプリケーションに最適なソリューションとなるかは、特定の冷却能力要件と設置スペース、必要なヒートシンクの数、ヒートシンクの取り付け方法によって異なります。 さまざまな取り付けタイプ ヒートシンクをプリント基板にクリップ、リベット、はんだピン、ネジのいずれで固定するかは、ヒートシンクのタイプ、用途、必要数量によって異なります。 数量が多い場合は、クリップで固定することで労力が軽減されます。押し出し成型PCBヒートシンクやクリップオンヒートシンクでは、これらの取り付けタイプが好まれます。フィンガーヒートシンクは通常、製造時にはんだ付け用ラグが組み込まれます。その他のヒートシンクは、はんだ付けピンによってプリント基板に直接取り付けることもできます。 しかし、鉄道技術のようにPCBとヒートシンクが振動や衝撃を受ける場合は、ネジが最も信頼性の高い接続を提供します。
