工作機械用CNC制御装置 UT series

手持ち型

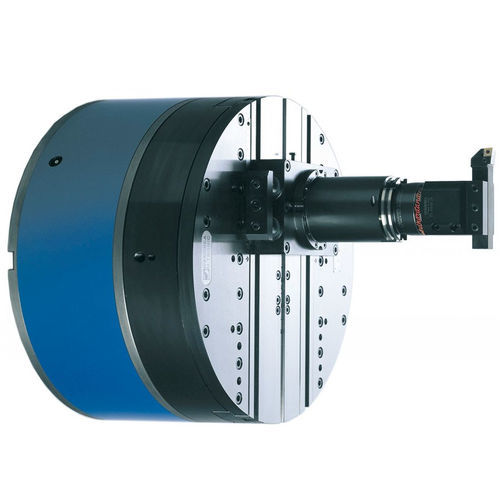

中ぐり盤、マシニングセンタ、特殊機械に使用できる、中ぐり・フェーシング用中型・大型数値制御ヘッド。 一般的な特徴 U-TRONICは、中型・大型のCNヘッドで、工作機械のCNCのU軸に接続し、工作機械の他の軸と補間することで、アウターフェーシング、インナーフェーシング、バックフェーシング、円筒・円錐ボーリング、ねじ切り、凹・凸R加工を行います。 中ぐり盤、マシニングセンタ、特殊機械に、手動または自動で、パレットシステムと共に適用することができます。ø360からø1000 mmまでの6つの標準モデルがあり、すべて内部クーラント供給路付きです。 標準品に加え、φ1.600mmまでの大型品、減速機内蔵品、ご要望に応じて、穴付き、ダブルスライド、セルフバランス用カウンターウェイト付きなどの特殊品もご用意しています。ツールホルダーはスライド上に取り付けられ、手動または自動で工具交換が可能です。 コマンド 工作機械の数値制御の「U」軸に直接接続することで、あらゆる種類の旋削加工、中ぐり加工、内面・外面仕上げ加工、ねじ切り加工、R加工、球面加工を行うことができます。 事前調整 内部加圧 サーボモーター、変換器、リミットスイッチの内部への液体やほこりの侵入を防ぐため、Ø 8.5の穴が設けられ、0.5～1 BARのエアインレットで固定ボディの内部を加圧します。 自動グリスアップ装置 U-TRONICにグリースを自動的に注入できるように、ヘッドにØ 8.5の穴が開いています。
