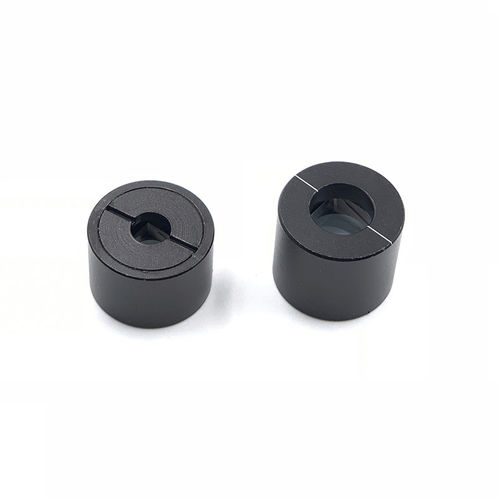

偏極性プリズム GCL-0711 series

ウォラストンビームスプリッタ

ウィリアム・ハイド・ウォラストンによって反転されたウォラストン・プリズムは、偏光を操作する光学装置です。ランダムに偏光した光や無偏光の光を、直交する2つの直線偏光の出射ビームに分離します。 ウォラストンプリズムは、直交する2つのカルサイトプリズムをベースに、直角な光軸を持つ2つの直角三角形プリズムにセメントで接合して構成されています。ウォラストンプリズムは偏光ビームスプリッターとして一般的に使用されています。2つの透過ビームの偏光は、入射ビームの方向に対してほぼ対称である。出射ビームの偏光は、入射ビームと出射ビームが横たわる平面に対して平行かつ垂直である。ビーム分割角度は波長によって変化するため、以下のデータは概算値です。 -波長範囲：300nm～2500nm -透過率：>85%,λ0=632.8nm -光損傷しきい値：CW:50W/cm2 脈打った。100MW/cm2 -消光率： >1x105:1 ビームスプリット角度(θ): 15° -ビームスプリット角度(θ): 15° -ビームスプリット角度(θ): 15
