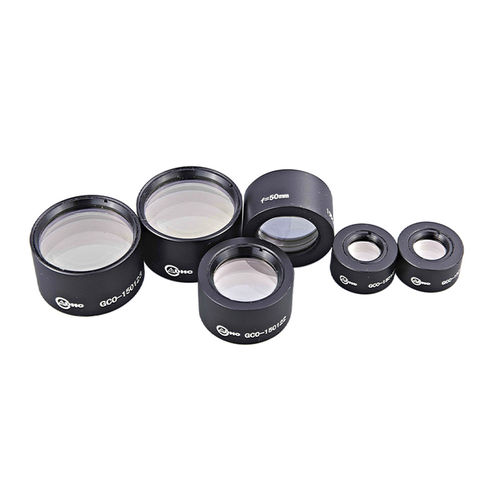

開発用レンズ GCO-15 series

レーザー用精密

レーザーから発せられる高出力放射を集光するために設計されたエアースペーシング集光レンズです。このレンズは、溶接、切断、穴あけ、支柱立てなどのレーザー加工システムで使用されるような高精度なアプリケーションに最適化されています。また、ファイバーで伝送されるレーザービームのコリメートにも使用されることがあります。 Dahengのエアースペースフォーカスレンズ製品は、回折限界のフォーカススポットを得るために最適化された高品質のトリプルレンズ素子を使用しています。設計に合わせた光学コーティングにより、レンズシステムは設計波長において最大98%の透過率を達成します。 スポットサイズ Dspot (1/e2) レーザーの波長とレンズの焦点距離f'、FAPファクター、レーザービームの回折値M2を掛け合わせ、ビーム径Dbeam（1/e2）で割ったものが、エアスペース集光レンズの最小集光スポットサイズとなります。 大鵬 焦点深度 空中に配置された集光レンズの焦点深度は、2倍のレイリー長で定義されます。レイリー長とは、光軸に沿って、焦点位置の前後でビーム面積が2倍になる位置の距離として表されます。 レイリー長ZRは、焦点面内のビーム面積に係数（FAP-factorに依存）を乗じ、レーザーの波長と回折値M2で割ったものです。
