Fθレンズは、XYガルバノスキャナーと組み合わせて使用される平面対物レンズです。通常のレンズが平行光線を球面上に集光するのに対し、Fθレンズは平坦な像面上に集光し、同時に、入射角θでビームを走査したときに全フィールドでほぼ一定のスポットサイズを維持します。
また、Fシータレンズは、入射角θでビームを走査した場合、全フィールドでほぼ一定のスポットサイズを維持します。

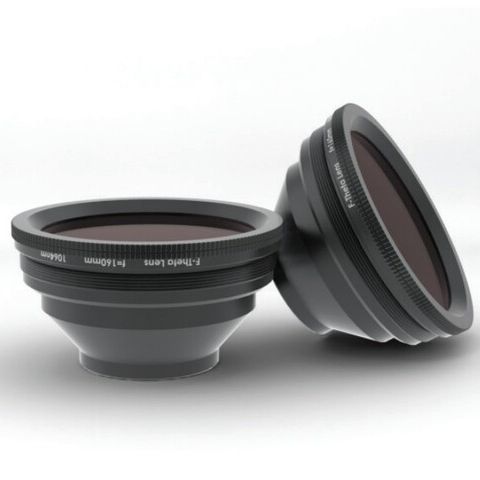

大亨のFθレンズシリーズ(GCO-31)は、このFθ条件を0.1%以上満たしています。
レーザー加工において、Fθレンズはスキャンフィールド全域で最良の加工結果を保証します。特に高度なアプリケーションの生産ラインに貢献するレンズです。アプリケーションは多岐にわたります。
金属やセラミックスの穴あけ・切断加工
プラスチック溶着
マーキング
治療や修復のための洗浄
主要なパラメータ
オーバーオールスキャンアングルθmaxは、最大対角スキャンアングルを意味します。
入射ビーム径 φbeam(1/e2) は、光強度がレーザビームのピーク強度の 13.5% となるビーム径を表します。
アポダイゼーション係数(FAP)は、ビーム径φbeamとFθレンズの入射瞳φaperの比です。FAPは、最小限の集光スポット径を算出するために使用されます。
Diffraction value M2は、ISO11146規格で定義されたレーザー光の集光能力です。レーザー光の発散角と理想的なガウシアンビームの発散角の比である。ガウシアンビームが最小の集光スポットサイズを提供し、M2値は1である。
---
