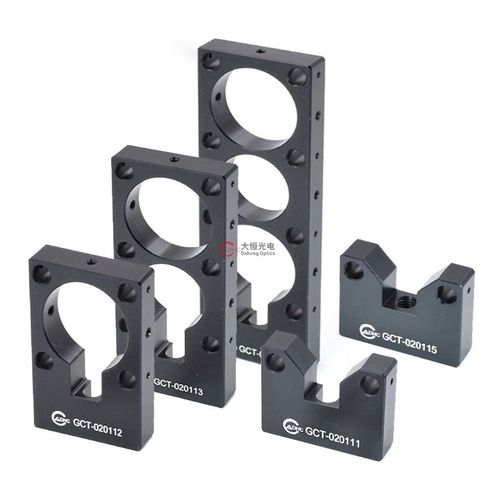

光学機器用サポート GCT-02011 series

ケージシステム用

このシリーズ支持マウントは、ケージシステム構造の底部支持装置に属する。 30mmピッチの標準支持ロッドを、固定中心光軸高さや光学プラットフォームなどの取付プレーンにしっかりと接続するために使用します。 各サポートマウントの高さに応じて、ケージロッド用のØ6mmの穴の異なる列があります。 ケージロッドは、中心光軸高さが2次元で、光学設置面に取り付けることができます。 GCT020112、GCT-020113、およびGCT-020114には、GCT-0310シリーズのアダプタを取り付けるためのØ25mmまたはØ30mmの穴があり、さまざまな部品を光学システムに持ち込むことができます。 M6ネジの取り付け穴は、プラットフォームの取り付け面に接続できるサポートマウントに予約されています。
