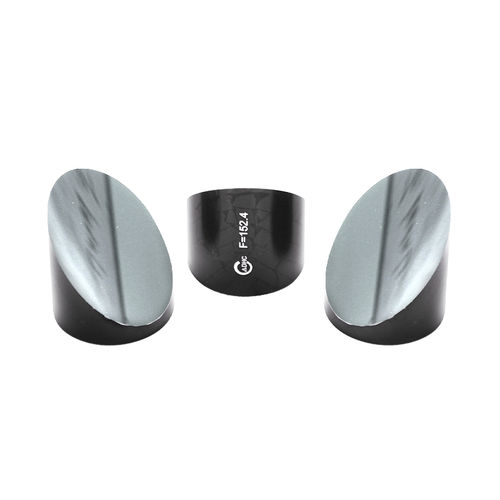

円形ミラー GCC-501 series
軸外放物面アルミニウム製ゴールド製

円形ミラー - GCC-501 series - Daheng New Epoch Technology,Inc(CDHC) - 軸外放物面 / アルミニウム製 / ゴールド製
円形ミラー - GCC-501 series - Daheng New Epoch Technology,Inc(CDHC) - 軸外放物面 / アルミニウム製 / ゴールド製
お気に入りに追加する
商品比較に追加する


特徴

形状
円形, 軸外放物面
素材
アルミニウム製, ゴールド製

詳細

オフアクシス放物面鏡は、平行光源や発散光源をアクロマティックに集光し、off軸設計により焦点位置と他のビーム経路を分離します。アルミ基板で製作されている。パラボラ面には保護金コーティングが施され、650nmから20μmの範囲で95%以上の平均反射率を実現しています。各ミラーの底面には3つのM4取り付け穴があり、取り付けや固定が容易に行えます。 選択ガイド 軸外し放物面鏡コリメーションポイント光源を使用する場合、入射光の発散角と放物面鏡反射有効焦点距離を用いてビーム径を計算し、必要な出力ビーム径に応じて適切なミラーを選択する。小さな角度の近似によって計算されたビーム径は、式は次のとおりです。 ビーム径=sin(θ)×REFL 出力ビームがコリメーション光ファイバーからの場合、式は以下のようになります。 ビーム径=2×NA(ファイバ)×REFL

---

カタログ

Catalog V.15
Catalog V.15
298 ページ
