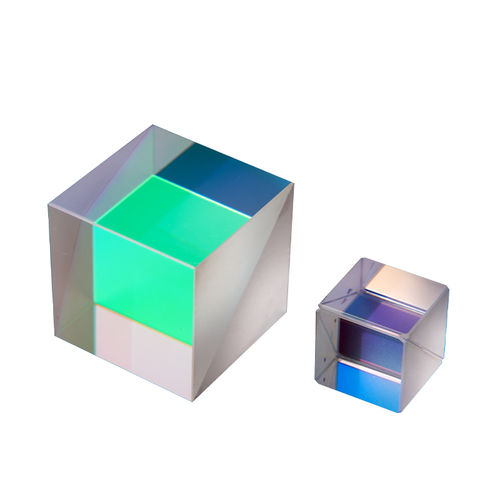

偏極性ビーム分離器 GCC-4021 series

誘電性キューブ状部分的反射

偏光キューブ・ビームスプリッターは、一対の直角プリズムをセメントで固めたものである。一方のプリズムの斜辺面は特殊な多層誘電体コーティングが施されている。通常、非偏光の光が隣接する2つの面を直角方向に通過し、互いに直交するように偏光される場合、透過ビームはP偏光、反射ビームはS偏光となる。直線偏光された光が入射すると、同様に入射光ビームの電界ベクトルの向きに応じた比率で2つのビームに分割されます。このような偏光ビームスプリッターは、多くの一般的なレーザー波長と広帯域に対応しています。 -材質 材質：SF2 -直径公差：±0.15mm -平坦度: λ/4@632.8nm -表面品質：60-40スクラッチディグ -明確な口径 >90%以上のディメンション -区別の比率： Tp/Ts>1000:1 -ビーム偏差： 0º±3'（Tp）、90º±5'（Rs） -入射の天使: 0º±2º -温度較差: -30℃への +70
