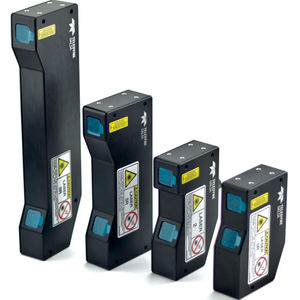

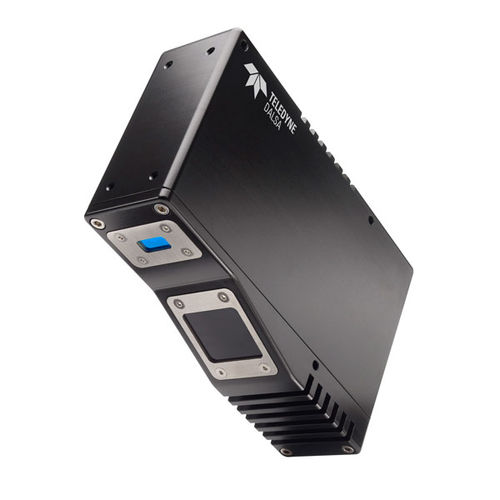

3Dプロフィロメータ Z-Trak2

半導体用自動車産業用マルチ センサー

高速、インラインでの高さ測定・検査 Z-Trak™2は、Teledyne Imaging社の3Dイメージセンサ技術をベースに開発された3Dプロファイルセンサの新ファミリで、高速、インライン3Dアプリケーション向けの5GigE 3Dプロファイルセンサの新時代を切り開いています。 モデルは、1秒間に最大45,000プロファイルのスキャン速度を実現し、1回のスキャンで反射率の異なる表面を処理するためのHDRおよび反射補正アルゴリズムを内蔵しています。これにより、電子機器、半導体、自動車、ファクトリーオートメーションの市場セグメントにおいて、検査、検出、識別、ガイダンスのためのインライン高さ測定を実現します。 最大45,000プロファイル/秒のスキャン速度を実現 プロファイルあたり2Kポイントを提供し、すべてのZ-Trak2モデルは工場で校正されており、様々な表面特性や動作環境に合わせて青または赤のアイセーフレーザーで提供されています。すべてのセンサは、過酷な環境に対応するIP67エンクロージャに収納されており、Teledyne Imaging社のSherlock 8.1 -ポイント＆クリック式のラピッドアプリケーション開発ソフトウェアパッケージ、Sapera Processing RTLおよびSapera LT SDKが無料でバンドルされています。 機能には以下のものが含まれています。 -最大2Kポイント/プロファイル、45Kプロファイル/秒までのスキャンレート -シングルフレームHDR内蔵 -360°検査・咬合除去 -多様な表面反射率に対応し、一貫した結果を実現 -単一の低コストなセットアップを使用したマルチセンサー同期化 -過酷な動作条件のためのIP67エンクロージャ -シャーロック8.1を使用したアプリケーションの迅速な展開 -赤と青のモデル -反射補償アルゴリズム -拡散またはスプリアストポロジー -1、2.5、5GigEインタフェース
