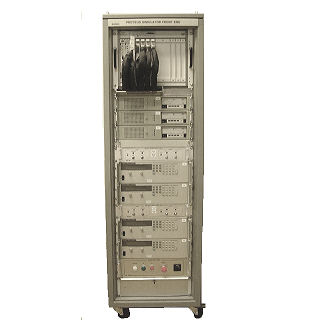

ペイロードシミュレータープラットフォーム

SATELLITEプラットフォームシミュレータとペイロードシミュレータ 応用分野 国家機関間の国際協力ミッションに使用されます。CNES、ESA、NASA、ISRO、CNSA 主なメリット パワーバスとTM/TCインターフェースのシミュレーション 自動テストシーケンス TM/TCの保存と監視 主な特徴 衛星プラットフォームシミュレータは、プラットフォームインタフェース信号のシミュレーションを行い、衛星機器やペイロード機器の機能確認試験や地上確認試験を行うために使用されます。また、電源供給やTM/TC交換の管理を行います。 ペイロードシミュレータは、ペイロードのインタフェースや TM/TC の交換動作をシミュレートするために使用されます。シミュレータは、シミュレーションされたペイロード機器のOBSWモード図に沿って、消費電力のシミュレーションとTMデータの生成を行います。 テストベンチは次のように構成されています。19 "との棚 220 V 50/60 Hz 電源ラック 非常停止機能付き 電源とダイナミクスの負荷 TM/TCフロントエンド テストベンチソフトを搭載したPC 動作モード 操作モードは、PCコンピュータを介してアクセスします。 自動モードです。 自動テストシーケンス版と実行 テレメトリーとテレコマンドの監視と表示 TM/TC データストレージ 設定モード 自動モードの設定 リモートモード イーサネット リモートコントロール マニュアルモード テストベンチのすべてのハードウェアリソースへの独立したアクセス 技術データ .刺激・測定 電源バス 100V、50V、10A 航空バス：1553、CAN、Spacewire、LVDS 中継コマンド HLC、HPC、LLC デジタルI/O アナログ信号、DAC、ADC 動的負荷 サーミスタ、ヒーター
