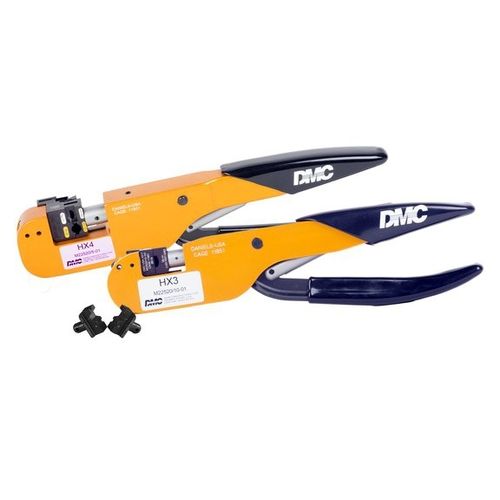

手動圧着具 HX4, HX3 series

ワイヤー用交換可能ダイス付き

DMC HX4およびHX3シリーズの圧着工具は、ダイスを交換できるシステムを採用しているため、それぞれの用途に合わせて固定ダイスの圧着工具を用意する必要がありません。これにより、多くの保守・製造業者がこれらのモデルを標準化しており、膨大な数の単一目的の工具を維持・校正するためのコストを削減しています。 圧着ダイスは、ツールフレームにはめ込まれ、内部のスプリングクリップによって所定の位置に保持されます。必要に応じて、穴にロールピンを打ち込むことで、永久的に固定することができます。 ツールフレームには、ハンドルの両方向の動きを制御するポジティブラチェットアセンブリが装備されています。 ダイは、シングルキャビティ、ダブルキャビティ、トリプルキャビティなど、さまざまな組み合わせが可能です。これらのダイは、MIL-C-39012、MIL-C-39029に準拠したほとんどの同軸および二軸コネクタとコンタクト、および多数の独自の構成に対応します。また、様々な終端技術に対応した設計も可能です。 また、M7928、MS17143、MS25036、MS25181、MS27429、MS25274、MS20659、M81824、MS21003～MS21015、および市販の部品番号に準拠した、絶縁および非絶縁の端子ラグ、ワイヤースプライス、エンドキャップ用に、さまざまな圧着パターンのダイが用意されています。また、従来のハンドツールでは大きすぎるパワーコンタクトも、標準ツールフレーム（HX4）用の交換可能なダイでカバーしています。 ベンチプレス式オープンフレーム圧着工具 UDT5およびUDT3は、金型フレームの開口部がHX4およびHX3とは反対側にあるため、ポータブルなベンチトッププレスとしてもハンドツールとしても使用できます。
