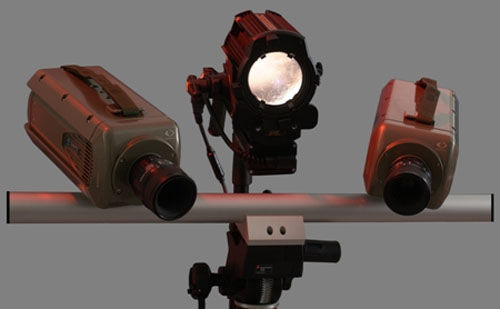

デジタル振動計 Q-450

3D 高速画像相関システムQ-450は、ほぼすべての材料から作られた部品や構造の形状、変位、ひずみを、フルフィールド、非接触、3 次元の動的測定を可能にします。 デジタル画像相関技術に基づくQ-450システムは、フルフィールド振動解析と高速過渡事象向けに設計されています。 例えば、弾道試験、破壊力学、衝撃励起、ホプキンソンバー試験または衝撃試験。 動的測定範囲 システムは、フルフィールド光学測定の高い空間分解能と高い時間分解能を独自に組み合わせています。 ダイナミックレンジはスタティックから100,000Hzを超え、ミクロンからメーターまでの変位を測定できます。 分解能は通常、約 1ミクロン、0.01 ％ のひずみです。 このシステムは、光学レンズを交換するだけで、あらゆるサイズの物体に使用できます。 さまざまなエクステンションおよびアプリケーション・アクセサリにより、デジタル3D 相関システムQ-450をさまざまな実験で簡単に使用できます。 簡単なキャリブレーション すべてのシステムパラメータは、迅速かつ簡単なキャリブレーション手順によって決定されます。キャリブレーションプレートをカメラの前に配置することで、非常に実用的で簡単なプロセスです。 達成した校正精度は、校正後にオンラインで表示されます。 幅広い用途その柔軟な設計により、マイクロエレクトロニクスまたは生体医用材料の微視的調査から航空宇宙、自動車、海洋、鉄道の部品の大規模な測定まで、幅広い用途が開かれます。
