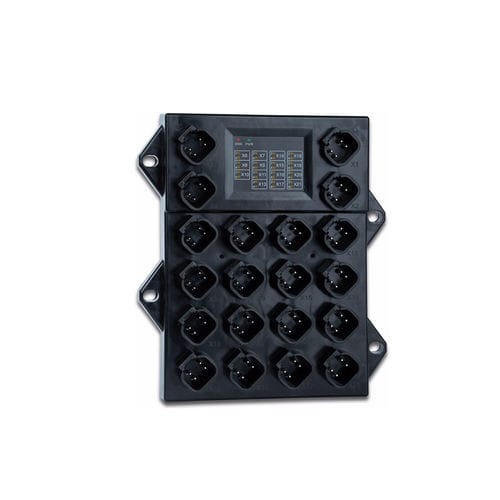

設定可能入出モジュール DP-81000-1-200

アナログデジタルCANopen

xtremeBLOCK CANopenモジュールは、多くの異なるI/O信号構成を兼ね備えています。合計12個の入力があり、そのうち8個はアナログとしてパラメータ化できます。残りの4つのデジタル入力は、周波数入力またはカウンタとして構成することもできます。同時に、このモジュールは14のデジタル出力を提供し、そのほとんどはPWMまたはPWM(i)として構成できます。最大出力電流は7Aで、高出力のアクチュエータも十分に制御できます。 機械的データ 材質（ハウジング） - PA, 強化 寸法 H x W x D - 180,5 x 159,5 x 32 mm / 7,11 x 6,28 x 1,26 インチ 重量 - 800g 電源コネクター - DT-4 IOコネクター - DT-4 電気データ 動作電圧 - 8 ... 32 V DC 電源保護 LEDインジケータ - 信号：黄色 入力 周波数入力数 FRQ - 4 周波数範囲 - 最大10 kHz 出力 合計出力数 - 14 デジタル出力数 DO - 4 DO出力電流最大 - 3 A PWM出力数 - 6 PWM出力電流最大 - 7 A PWMi出力数 - 4 PWMi出力電流最大 - 3 A 環境条件 周囲温度 - 40 °C ～ +85 °C 保存温度 - -40 °C...+85 °C 適合機種 - CCpilot V1200、CCpilot V700、CCpilot V1000 製品ファミリー： - xtremeBLOCK 入力数： - 12 ポート数： - 15 接続： - DT-4, DT-18 ボーレート： - 125, 250, 500, 1000 kbit/s 入力信号タイプ - 入力信号タイプ： di/ai, di/frq/cnt 出力信号タイプ - DO / PWM [7 A]、DO [3A]、PWMi [3 A］ 補助電圧: - 8 ... 32 V DC ハウジング材質： - ポリアミド、強化 動作温度: -40°C ...+85°C マウントシステム: - 4x Langloch, Ø7,3 mm 規格/認可: - ECE R10 (E1, CE), ISO 14982
