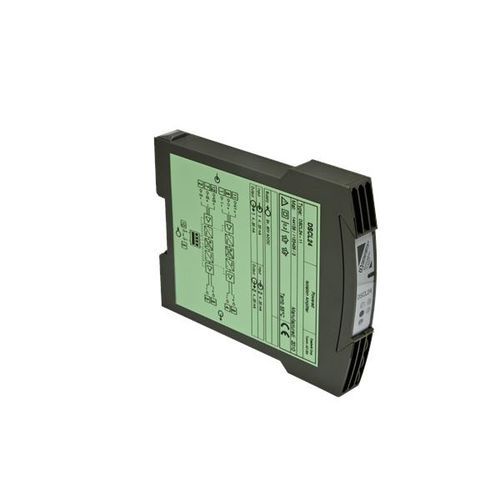

設定可能シグナルコンディショナー DSCL24-01

ジャンパーループによる供給単一チャネル

各シングルチャンネルDSCL24の工場構成可能なアイソレータ・モジュールは、最大 36の異なる構成のプロセス電流または電圧の入出力を提供します。 独自のスナップイン・ツールにより、モジュール回路基板を素早く取り出して、4つのジャンパを再配置し、各モジュールI/Oを再構成することができます。工場出荷時のデフォルト設定では、4 ～ 20mAの入出力電流を提供します。 工場出荷時に設定可能な各 DSCL24アイソレータ・モジュールは、2300VrmsのCMV 入力と、I/O保護のために3700VrmsのCMV 電源を備えた完全な3ウェイ・アイソレーションを提供します。 24 ～ 60V DCまたはAC、85 ～ 230V DCまたはACのいずれかのユニバーサル電源を受け入れ、交流使用は45 ～ 400Hzの電力を受け入れる2つのモジュールバージョンが提供されています。
