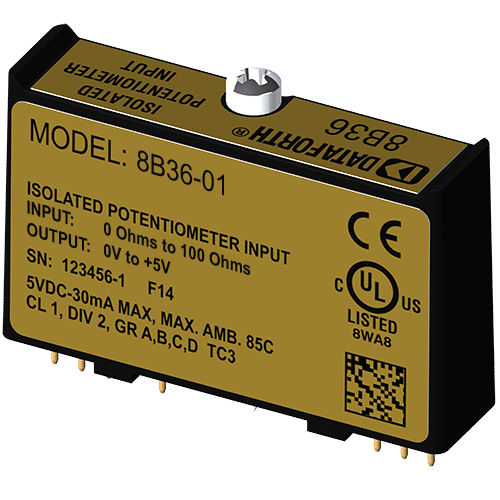

アナログ入力モジュール 8B36-01

コンパクト

8B30ミリ電圧入力信号コンディショナは、測定信号の電気的ノイズを低減しながら、フィールドと制御室の両方の機器を電力サージから保護する組み込みアプリケーション向けに設計されています。 コンパクトパッケージで市場で最高の仕様を提供するこれらの8B30ミリ電圧信号コンディショナは、ミリ電圧入力信号を絶縁、フィルタ、増幅し、データ収集および制御のために高品質のアナログ信号を出力します。 Dataforceの8B30ミリ電圧入力信号コンディショナは、± 0.05% の精度スパンと ± 0.02% の直線性スパンを提供します。 8Bミリ電圧入力シグナル・コンディショナの5 極フィルタは、60Hzで70dBのNMR（ノーマル・モード・リジェクション）で信号フィルタリングを行います。このフィルタの1 極はアンチエイリアシング用の絶縁バリアのフィールド側にあり、他の4 極はシステム側にあります。8B30ミリボルテージ 入力シグナル・コンディショナは、ANSI/IEEE C37.90.1 過渡保護仕様で定義されているように、フィールドI/Oを最大240Vrmsの連続電圧に対して保護することで、高レベルの信頼性と長期的な安定性を保証します。 1500Vrmsのトランス絶縁バリアは、グラウンド・ループを排除し、高いコモンモード入力電圧での動作を可能にし、大きなコモンモード・スパイクを除去します。これらはすべて、高レベルの精度と出力ノイズを維持しながら信号の完全性の維持に寄与します。
