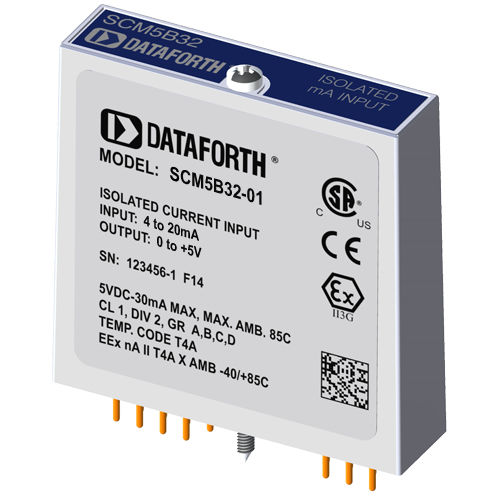

電流入力モジュール SCM5B32-01

アナログプリント回路基板取り付け用絶縁

各SCM5B32電流入力モジュールは、フィルタリング、絶縁、増幅され、ハイレベルのアナログ電圧出力に変換される1チャネルのアナログ入力を提供します（図1）。この電圧出力はロジック・スイッチで制御されるため、外部マルチプレクサを必要とせずに、これらのモジュールが共通のアナログ・バスを共有することができます。 SCM5Bモジュールは、完全に絶縁されたコンピュータ側回路で設計されており、電源コモン、ピン16から±50Vにフローティングすることができます。この完全な絶縁は、出力スイッチの適切な動作のためにI/Oコモンと電源コモンの間に接続が必要ないことを意味します。必要であれば、リードイネーブル・ピン22をI/Oコモン、ピン19に接続するだけで、出力スイッチを連続的にオンにすることができます。 SCM5B32モジュールには、20オームの高精度電流変換抵抗が付属しています。SCMPB01/02/03/04/05/06/07のバックパネルには、この抵抗を取り付けるためのソケットが用意されています。追加抵抗は部品番号 SCMXR1 で入手可能です。 信号のフィルタリングは、60Hzで95dB、50Hzで90dBのノーマルモードリジェクションを提供する6極フィルタで実現されます。このフィルターの2極は絶縁バリアのフィールド側にあり、残りの4極はコンピューター側にあります。 最初のフィールド側フィルタリングの後、入力信号は独自のチョッパー回路でチョップされる。絶縁はトランス・カップリングによって行われ、ここでもコモンモード・スパイクやサージの伝達を抑制する独自の技術が用いられている。モジュールの電源は+5VDC、±5%です。 SCM5B32モジュールの特別な入力回路は、最大240VACの電力線電圧の偶発的な接続に対する保護を提供します。
