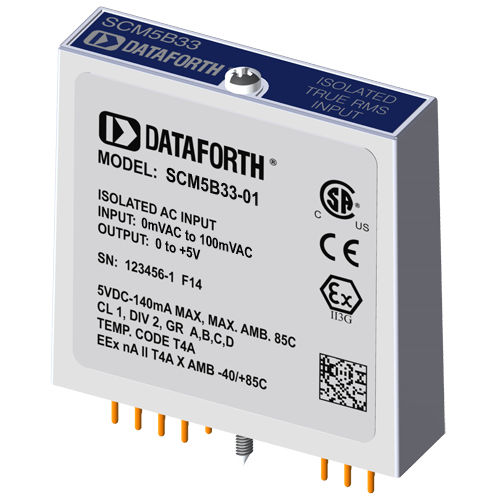

真の実効値型入力モジュール SCM5B33-01

電圧電流絶縁

各SCM5B33真の実効値入力モジュールは、真の実効値DC値に変換され、フィルタリングされ、絶縁され、増幅され、標準的なプロセス電圧または電流出力に変換されるAC入力の1チャンネルを提供します。 SCM5Bモジュールは、完全に絶縁されたコンピュータ側回路で設計されており、電源コモン、ピン16から±50Vにフローティングすることができます。この完全な絶縁は、出力スイッチの適切な動作のためにI/Oコモンと電源コモン間の接続が不要であることを意味します。必要であれば、リードイネーブル・ピン22をI/Oコモン、ピン19に接続するだけで、出力スイッチを連続的にオンにすることができます。 フィールド電圧または電流入力信号は、絶縁バリアのフィールド側にあるプリアンプとRMSコンバータを通して処理されます。変換されたDC信号は、独自のチョッパー回路によってチョップされ、トランス絶縁バリアを横切って転送され、コモンモードのスパイクやサージの伝達を抑制します。コンピューター側の回路が信号を再構成し、フィルターをかけ、業界標準の出力に変換します。モジュールの電源は+5VDC、±5%です。 電流出力モデルの場合、4.2V～26Vの外部ループ電源が必要です。ループ電源の接続は、直列負荷で、ピン20（+）とピン19（-）の間です。
