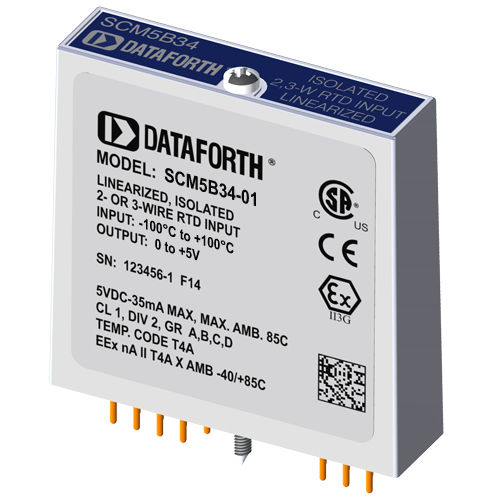

測温抵抗体（RTD）用入力モジュール SCM5B34-01

絶縁

各SCM5B34 RTD入力モジュールは、フィルタリング、絶縁、増幅、線形化され、高レベルのアナログ電圧出力に変換されるRTD入力を1チャネル提供します。この電圧出力はロジック・スイッチで制御されるため、外部マルチプレクサを必要とせずに、これらのモジュールが共通のアナログ・バスを共有することができます。 SCM5Bモジュールは、完全に絶縁されたコンピュータ側回路で設計されており、電源コモン、ピン16から±50Vにフローティングすることができます。この完全な絶縁は、出力スイッチの適切な動作のためにI/Oコモンと電源コモンの間に接続が必要ないことを意味します。必要であれば、リードイネーブル・ピン22をI/Oコモン、ピン19に接続するだけで、出力スイッチを連続的にオンにすることができます。 RTDの励起は、2つの整合された電流源によってモジュールから供給されます。3線式RTDを使用する場合、この方法により、各RTDリードに等しい電流を流すことができ、リード抵抗の影響を打ち消すことができます。励磁電流は非常に小さく（100オームのPtと120オームのNiは 0.25mA、10オームのCuは1.0mA）、RTDの自己発熱を最小限に抑えます。 信号のフィルタリングは、60Hzで95dB、50Hzで90dBのノーマル・モード・リジェクションを提供する6極フィルタで達成される。このフィルターの2極は絶縁バリアのフィールド側にあり、残りの4極はコン ピューター側にあります。最初のフィールド側フィルタリングの後、入力信号は独自のチョッパー回路によってチョップされる。絶縁はトランス・カップリングによって行われ、ここでもコモンモード・スパイクやサージの伝達を抑制する独自の技術が用いられている。モジュールの電源は+5VDC、±5%です。
