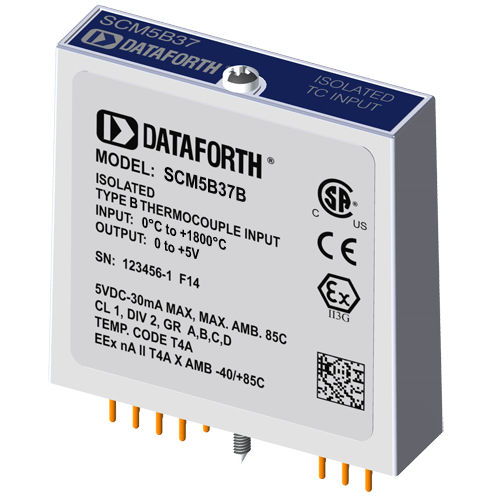

熱電対用入力モジュール SCM7B37B

各SCM5B37非リニア化熱電対入力モジュールは、フィルタリング、絶縁、増幅され、高レベルのアナログ電圧出力に変換される熱電対入力を1チャネル提供します。この電圧出力はロジック・スイッチで制御されるため、これらのモジュールは外部マルチプレクサを必要とせずに共通のアナログ・バスを共有できます。 SCM5Bモジュールは、完全に絶縁されたコンピュータ側回路で設計されており、電源コモン、ピン16から±50Vにフローティングすることができます。この完全な絶縁は、出力スイッチの適切な動作のためにI/Oコモンと電源コモンの間に接続が必要ないことを意味します。必要であれば、リードイネーブル・ピン22をI/Oコモン、ピン19に接続するだけで、出力スイッチを連続的にオンにすることができます。 SCM5B37は、9種類の業界標準熱電対にインターフェースできます：対応する出力信号は0V～+5Vの範囲で動作します。各モジュールは、熱電対ワイヤーと取り付けバックパネルのネジ端子によって形成される寄生熱電対を補正するために、冷接点補償されています。アップスケールのオープン熱電対検出は、内部プルアップ抵抗によって提供されます。ダウンスケール表示は、SCMPB01/02/03/04/05/06/07バックパネルのネジ端子1と3の間に、公差±20%の外付け47Mオーム抵抗を取り付けることで実現できます。 信号のフィルタリングは、60Hzで95dB、50Hzで90dBのノーマルモードリジェクションを提供する6極フィルタで実現されます。このフィルターの2極はアイソレーション・バリアのフィールド側にあり、残りの4極はコンピューター側にある。
