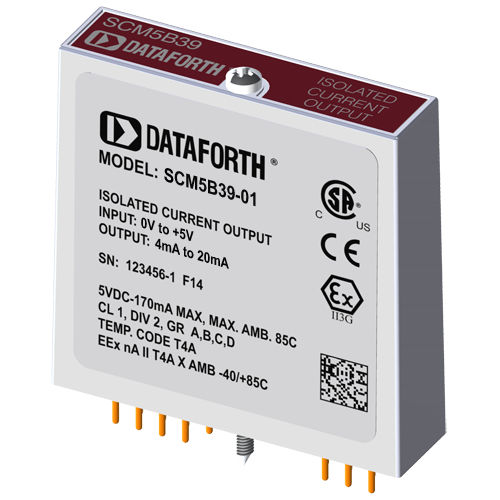

電流出力モジュール SCM5B39-01

アナログ

各SCM5B39電流出力モジュールは、1チャンネルのアナログ出力を提供します。入力段のトラック・アンド・ホールド回路は、1つのDACが多数の出力モジュールに供給できるホールド・モード、または1つのDACが各モジュールに専用されているトラック・モードで動作させることができます。トラック・アンド・ホールド回路に加えて、各モジュールは信号バッファリング、絶縁、フィルタリング、およびハイレベル電流出力への変換を提供する。 トラック・モードまたはホールド・モードの設定は、モジュール・ピン23のWR ENの論理状態によって制御される。ピン 23 がローの場合、トラック・モードが有効になる。ピン23がHighの場合、ホールド・モードが有効になります。モジュールは完全に絶縁されたコンピュータ側回路で設計されており、電源コモン、ピン16から±50Vにフローティングすることができます。この完全な絶縁は、トラック＆ホールド回路を適切に動作させるために、I/Oコモンと電源コモン間の接続が不要であることを意味する。ロー・ステートにするには、ライト・イネーブル・ピン23をI/Oコモン、ピン19に接続するだけでよい。 SCMPB02およびSCMPB06バックパネルでは、ホスト・コンピュータによるWR EN制御ラインの制御が可能で、1つのホストDACを最大64個のSCM5B39出力モジュールに多重化できます。電源投入時、SCM5B39-07を除くすべてのモデルで、出力は100msの間0mAのままとなり、トラック・アンド・ホールド回路が初期化されます。
