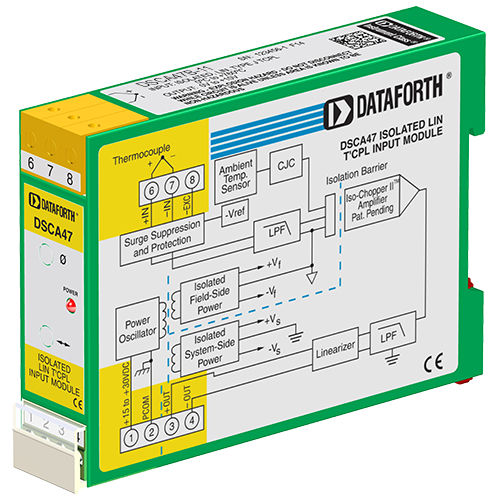

DINレールシグナルコンディショナー DSCA47B-01

各DSCA47熱電対入力モジュールは、1チャンネルの熱電対入力を提供し、フィルタリング、絶縁、増幅、線形化され、ハイレベル電圧出力に変換されます。信号のフィルタリングは、60Hzで85dB、50Hzで80dBのノーマルモード除去を提供する5極フィルタで達成されます。アンチエイリアス極はアイソレーション・バリアのフィールド側にあり、他の4極はシステム側にある。最初のフィールド側フィルタリングの後、入力信号は独自のチョッパー回路によってチョップされる。絶縁はトランス・カップリングによって行われ、ここでもコモンモード・スパイクやサージの伝達を抑制する独自の技術が用いられている。 DSCA47は、8種類の業界標準熱電対に対応します：各モジュールには、熱電対ワイヤーとモジュール上の入力ネジ端子によって形成される寄生熱電対を補正する冷接点補正機能があります。アップスケールのオープン熱電対検出は、内部回路によって提供されます。ダウンスケール表示は、入力端子台のネジ端子6と8の間に47MW、±20％の抵抗を取り付けることで実装できます。 モジュール出力は電圧または電流です。電流出力モデルの場合、専用のループ供給が端子3（+OUT）にあり、ループリターンが端子4（-OUT）にあります。システム側の負荷は、フローティングまたは接地のいずれかです。 特別な入力回路は、ANSI/IEEE C37.90.1で定義されているように、最大240VACまでの電力線電圧の偶発的な接続や過渡現象に対する保護を提供します。また、信号出力端子と電源入力端子にも保護回路があり、過渡現象や電源の反転から保護します。
