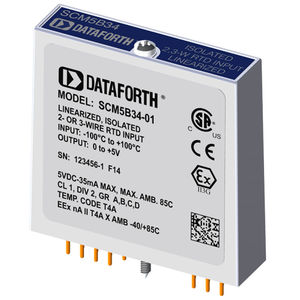

測温抵抗体（RTD）用入力モジュール SCM5B34 Series

アナログプリント回路基板取り付け用

リニア化された2線または3線RTD入力モジュール 入力構成: 2および3ワイヤ RTDタイプ100オーム・プラチナ 入力レンジ： -100～100 (°C) 出力範囲0～+5 V 機械的形式モジュラープラグインボード 各SCM5B34 RTD入力モジュールは、フィルタリング、絶縁、増幅、線形化され、ハイレベルのアナログ電圧出力に変換されるRTD入力を1チャネル提供します（下図）。この電圧出力はロジック・スイッチで制御されるため、外部マルチプレクサを必要とせずに、これらのモジュールが共通のアナログ・バスを共有することができます。 SCM5Bモジュール・ファミリーは、完全に絶縁されたコンピュータ側回路で設計されており、電源コモン、ピン16から±50Vにフローティングすることができます。この完全な絶縁は、出力スイッチの適切な動作のためにI/Oコモンと電源コモン間の接続が不要であることを意味します。必要であれば、リードイネーブルピンのピン22をI/Oコモンのピン19に接続するだけで、出力スイッチを連続的にオンにすることができます。
