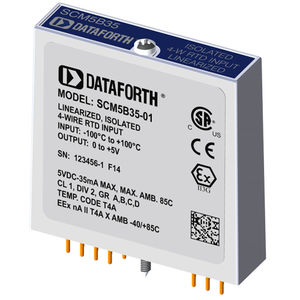

測温抵抗体(RTD)用入力モジュール SCM5B35 Series
アナログプリント回路基板取り付け用

測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用 - 画像 - 2
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用 - 画像 - 3
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用 - 画像 - 4
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用 - 画像 - 5
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用 - 画像 - 6
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用 - 画像 - 7
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用 - 画像 - 8
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用 - 画像 - 9
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用 - 画像 - 10
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用 - 画像 - 11
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用 - 画像 - 12
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用 - 画像 - 13
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用 - 画像 - 14
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用 - 画像 - 15
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用 - 画像 - 16
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用 - 画像 - 17
測温抵抗体(RTD)用入力モジュール - SCM5B35 Series - Dataforth Corporation - アナログ / プリント回路基板取り付け用 - 画像 - 18
お気に入りに追加する
商品比較に追加する


特徴

信号タイプ
アナログ
応用
測温抵抗体(RTD)用
設置
プリント回路基板取り付け用

詳細

リニア化4線式RTD入力モジュール 入力構成4線式 RTDタイプ100オームプラチナ 入力レンジ: -100~100 (°C) 出力範囲0~+5 V 機械的形式モジュラープラグインボード 高精度のSCM5B35 4線式RTD入力モジュールは、3線式測定技 術と比較して大きな利点を提供します(下図)。SCM5B35は、RTDを横切る電圧のみを測定し、RTDリード線の抵抗や長さをほとんど無視します。SCM5B34 3線式RTDモジュールは、リード線抵抗補償を提供しますが、等しいリード線抵抗が必要ですが、SCM5B35 4線式にはありません。 各SCM5B35 RTD入力モジュールは、フィルタリング、絶縁、増幅、線形化され、高レベルのアナログ電圧出力に変換されるRTD入力の単一チャネルを提供します。この電圧出力はロジック・スイッチで制御されるため、これらのモジュールは外部マルチプレクサを必要とせずに共通のアナログ・バスを共有できます。

---
