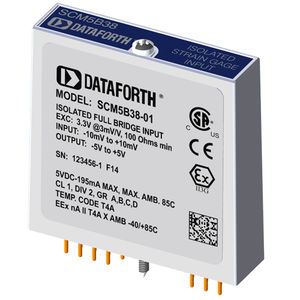

歪利用張力計入力モジュール SCM5B38 Series

アナログプリント回路基板取り付け用幅広バンド式

ひずみゲージ入力モジュール、広帯域幅 励起電圧：3.333 V 感度： 3 mV/V 入力構成フルブリッジ 入力レンジ： -10～+10 mV 出力レンジ： -5～+5 V 各SCM5B38ストレインゲージ入力モジュールは、フィルタリングされ、絶縁され、増幅され、高レベルのアナログ電圧出力に変換される1チャンネルのストレインゲージ入力を提供します（下図）。この電圧出力は論理スイッチで制御されるため、これらのモジュールは外部マルチプレクサを必要とせずに共通のアナログバスを共有できます。 SCM5Bモジュール・ファミリーは、完全に絶縁されたコンピュータ側回路で設計されており、電源コモン、ピン16から±50Vにフローティングすることができます。この完全な絶縁は、出力スイッチの適切な動作のためにI/Oコモンと電源コモン間の接続が不要であることを意味します。必要であれば、リードイネーブルピンのピン22をI/Oコモンのピン19に接続するだけで、出力スイッチを連続的にオンにすることができます。
