周波数入力モジュール SCM5B45 Series

プリント回路基板取り付け用

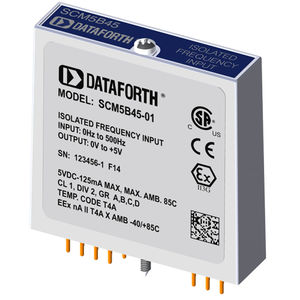

各SCM5B45周波数入力モジュールは、絶縁された1チャネルの周波数入力を高レベルのアナログ電圧出力に変換します（下図）。電圧出力はロジック・スイッチで制御されるため、外部マルチプレクサを必要とせず、これらのモジュールが共通のアナログ・バスを共有できます。 周波数入力信号には、TTLレベル信号またはゼロクロス信号を使用できます。フィールド側端子台の端子3は、入力信号の「コモン」またはグランド接続です。TTL信号は端子2から端子3に接続され、ゼロクロス信号は端子4から端子3に接続される。 4 から端子 3 に接続される。各信号タイプの入力回路にはヒステリシスが組み込まれている。スレッショルド・コンパレータをトリガーするには、入力信号がヒステリシス領域を完全に横切らなければならない。
