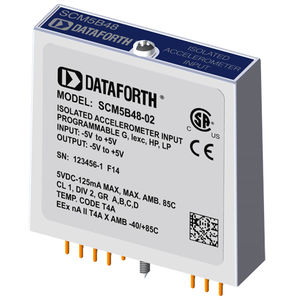

入力信号処理モジュール SCM5B48-01

加速度計用

SCM5B48は、一般にICP®*またはIEPE*またはLIVM*センサとして知られるマイクロエレクトロニックアンプ内蔵の圧電センサに励磁を提供します。このモジュールはセンサに定電流励振を供給し、センサ出力を分離、フィルタリング、増幅して高レベルのアナログ電圧出力を得ます。励磁電流、信号ゲイン、フィルタのハイパスおよびローパスカットオフ周波数は、スライドスイッチにより現場で設定可能です。 SCM5B48モジュールの6極の信号フィルタリングにより、カットオフ周波数以上の信号周波数に対して100dB以上のノーマルモード除去が得られます。フィルタリングの1極は、アンチエイリアス目的でアイソレーション・バリアのフィールド側にあり、残りの5極のプログラマブル・ベッセル・フィルタはシステム側にあります。ハイパス・フィルタリングは、フィールド側に配置された2次パッシブ・フィルタによって実現されます。必要であれば、リードイネーブル・ピン22をI/Oコモン・ピン19に接続するだけで、出力スイッチを連続的にオンにすることができます。 SCM5B48は、センサ励磁用の定電流源を、24VDCのコンプライアンス電圧で4mAまたは9mAの共通値に設定するオプションを提供します。1、10、100のプログラマブル・ゲインが選択可能で、モジュールは±10V出力を提供します。必要な電源レベルは+5VDC、±5%です。
