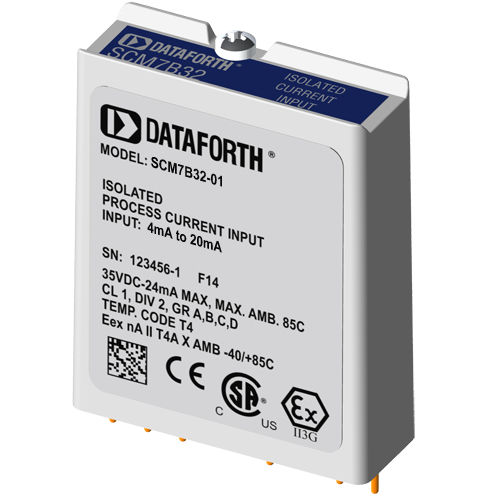

電流入力モジュール SCM7B32-01

絶縁

SCM7B32電流入力モジュールは、フィールドから4-20mAまたは0-20mAレンジの入力信号を受け入れ、プロセス制御システムに高レベルの出力を提供します。電流から電圧への変換はモジュール内部で行われ、工場で校正され、最高の精度を保証します。 SCM7B33電圧入力モジュールは、フィールドから+1V～+5Vまたは0～+5Vレンジの入力信号を受け入れ、プロセス制御システムにハイレベル出力を提供します。別の方法として、SCM7B33は外部250Ω抵抗器（Dataforth SCM7BXR1または同等品）と共に使用し、4～20mAまたは0～20mAレンジの入力信号を受け入れることができます。外部センス抵抗を使用すると、電流ループを中断することなくモジュールを取り外すことができます。すべてのSCM7B33にはSCM7BXR1抵抗が同梱されています。 これらのモジュールは、トムソン（ベッセル）特性とバターワース特性の両方を利用することで、時間応答と周波数応答の両方を最大化するために、5極フィルタリングアプローチを組み込んでいます。フィルターの1極は絶縁バリアのフィールド側にあり、4極はプロセス制御システム側にあります。
