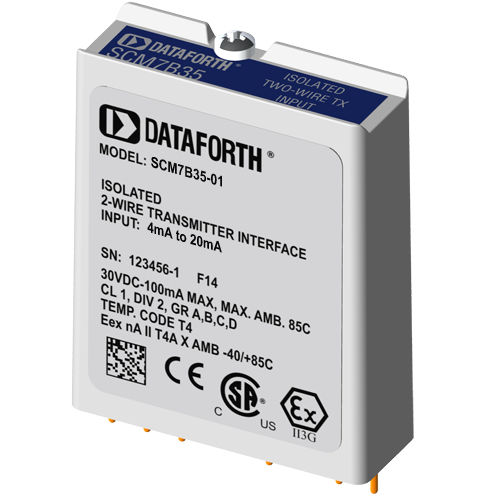

変換器用入力モジュール SCM7B35-01

絶縁2線式ループによる供給

SCM7B35電流入力モジュールは、フィールドからの4-20mA範囲の入力信号を受け入れ、プロセス制御システムに高レベルの電圧出力を提供します。電流から電圧への変換はモジュール内部で行われ、工場で較正され、最高の精度を保証します。 ループ電源はモジュールから供給されるため、2線式トランスミッタ用の直流電源を別途用意することなく、2線式トランスミッタを直接接続することができます。 これらのモジュールは、トムソン（ベッセル）特性とバターワース特性の両方を利用することで、時間応答と周波数応答の両方を最大化するために、5極のフィルターアプローチを取り入れています。フィルターの1極は絶縁バリアのフィールド側にあり、4極はプロセス制御システム側にあります。 最初のフィールド側フィルタリングの後、入力信号は独自のチョッパー回路によってチョップされ、トランス絶縁バリアを横切って伝達され、コモンモードのスパイクやサージの伝達を抑制します。その後、信号はプロセス制御システム出力用に再構成され、フィルタリングされます。
