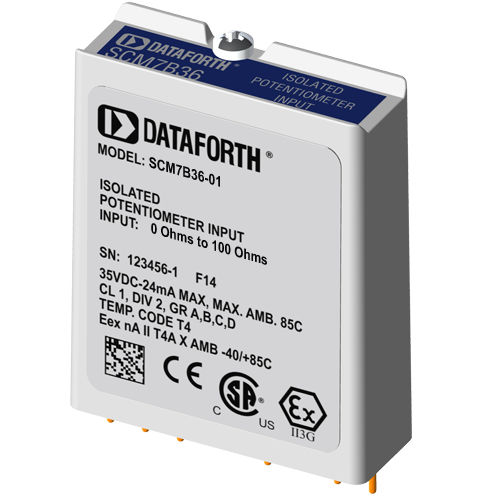

電位差計用入力モジュール SCM7B36-01

絶縁

各SCM7B36ポテンショメータ入力モジュールは、フィルタリングされ、絶縁され、増幅され、高レベルのアナログ電圧出力に変換される抵抗入力の単一チャネルを提供します。 SCM7B36モジュールは、2線または3線構成のスライドワイヤーとポテンショメーターにインターフェースし、ベッセルとバターワースの両方の特性を利用することで、時間応答と周波数応答の両方を最大化する5極フィルタリングアプローチを組み込んでいます。フィルターの1極は絶縁バリアのフィールド側にあり、4極はプロセス制御システム側にあります。3線式構成では、"x "リードの抵抗が "+"リードの抵抗とほぼ等しい場合、リード抵抗補償が提供されます。モジュール内部では、リード抵抗による測定誤差はキャンセルされます。 低レベルの電流励起に応答して、最初のフィールド側フィルタリングの後、入力信号は独自のチョッパー回路によってチョッピングされ、トランス絶縁バリアを横切って転送され、コモンモード・スパイクとサージの伝送を抑制します。その後、信号はプロセス制御システム出力用に再構成され、フィルタリングされます。
