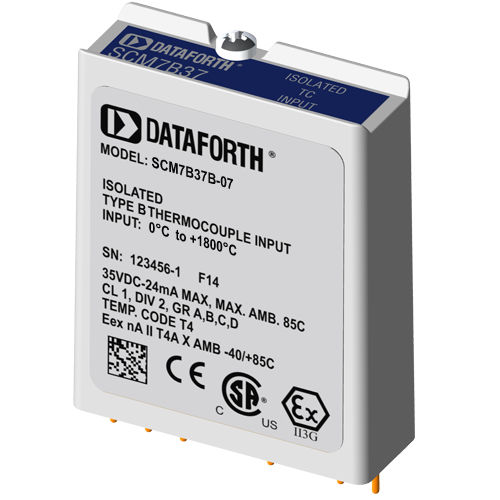

熱電対用入力モジュール SCM7B37B-07

絶縁

SCM7B37非リニア化モジュールは、J型、K型、T型、E型、R型、S型、またはB型熱電対からの1チャンネルの入力を受け付けます。信号はフィルタリングされ、絶縁され、増幅され、プロセス制御システムに出力するための高レベルのアナログ電圧に変換されます。 冷接点補償（CJC）は、バックパネルのフィールド側端子台の下に外付けされたNTCサーミスタ（詳細については、P/NおよびAN701については「SCM7Bの追加品番」のセクションを参照）を使用して実行されます（図1）。オープン熱電対検出は、入力回路の30nA電流源を使用してアップスケールされます。 これらのモジュールは、トムソン（ベッセル）特性とバターワース特性の両方を利用することで、時間応答と周波数応答の両方を最大化するために、5極フィルタリングアプローチを組み込んでいます。フィルターの1極は絶縁バリアのフィールド側にあり、4極はプロセス制御システム側にあります。 最初のフィールド側フィルタリングの後、入力信号は独自のチョッパー回路によってチョップされ、トランス絶縁バリアを横切って伝達され、コモンモードのスパイクやサージの伝達を抑制します。その後、信号はプロセス制御システム出力用に再構成され、フィルタリングされます。
