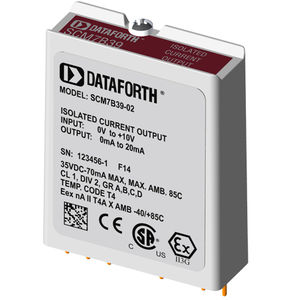

電流出力モジュール SCM7B39-01

絶縁

SCM7B39プロセス電流モジュールは、プロセス制御システムからの高レベル信号を受信し、0～20mAまたは4～20mAの電流をフィールドに供給します。 これらのモジュールは、トムソン（ベッセル）特性とバターワース特性の両方を利用することで、時間応答と周波数応答の両方を最大化するために、5極フィルタリングアプローチを組み込んでいます。フィルターの1極は絶縁バリアのプロセス制御システム側にあり、他の4極はフィールド側にあります。 最初のプロセス制御システム側のフィルタリングの後、信号は独自のチョッパー回路によってチョップされ、トランス絶縁バリアを横切って転送され、コモンモードのスパイクやサージの伝送を抑制します。その後、信号は再構成され、フィルタリングされ、フィールドに出力するためのプロセス電流に変換されます。 モジュールは、幅広い18～35VDC電源（公称+24VDC）に対応しています。コンパクトなパッケージ（最大2.13 "x1.705 "x0.605"）は省スペースで、高チャネル密度アプリケーションに最適です。DIN "バックパネルを使って簡単にDINレールに取り付けられるように設計されています。
