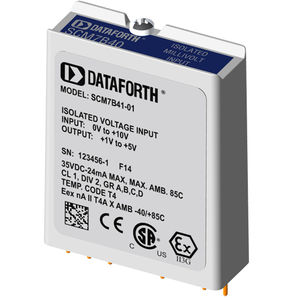

アナログ入力モジュール SCM7B41-xx Series

電圧絶縁幅広バンド式

各SCM7B40/41電圧入力モジュールは、1チャンネルのアナログ電圧入力を受け付け、フィルタリング、絶縁、増幅され、プロセス制御システムに出力するための高レベルアナログ電圧に変換されます。 これらのモジュールは、トムソン（ベッセル）特性とバターワース特性の両方を利用することで、時間応答と周波数応答の両方を最大化するために、5極フィルタリングアプローチを組み込んでいます。フィルターの1極は絶縁バリアのフィールド側にあり、4極はプロセス制御システム側にあります。 最初のフィールド側フィルタリングの後、入力信号は独自のチョッパー回路によってチョップされ、トランス絶縁バリアを横切って伝達され、コモンモードのスパイクやサージの伝達を抑制します。その後、信号はプロセス制御システム出力用に再構成され、フィルタリングされます。 モジュールは、14～35VDCの広い電源範囲（公称+24VDC）に対応しています。コンパクトなパッケージ（最大2.13 "x1.705 "x0.605"）は省スペースで、高チャネル密度アプリケーションに最適です。DIN "バックパネルを使って簡単にDINレールに取り付けられるように設計されています。
