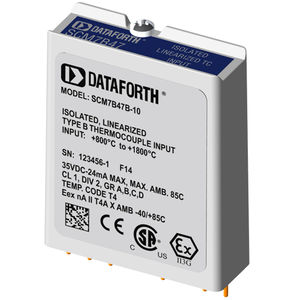

熱電対用入力モジュール SCM7B47x-xx Series

絶縁

SCM7B47モジュールは、J型、K型、T型、E型、R型、S型、B型、N型の熱電対から1チャンネルの入力を受け付けます。信号はフィルタリング、絶縁、増幅、線形化され、プロセス制御システムへ出力するためのハイレベルアナログ電圧に変換されます。 リニアライゼーションは、モジュール自体で非線形伝達関数を作成することによって達成されます（AN505を参照）。この非線形伝達関数は工場で設定され、熱電対の非線形性と等しく、反対になるように設計されています。 冷接点補償（CJC）は、バックパネルのフィールド側端子台の下に外付けされたNTCサーミスタ（P/Nについては「SCM7Bの追加品番」のセクションを、詳細についてはAN701を参照）を使用して実行されます。オープン熱電対検出は、入力回路の30nA電流源を使用してアップスケールされます。 これらのモジュールは、トムソン（ベッセル）特性とバターワース特性の両方を利用することで、時間応答と周波数応答の両方を最大化するために、5極フィルタリングアプローチを組み込んでいます。フィルターの1極は絶縁バリアのフィールド側にあり、4極はプロセス制御システム側にあります。 最初のフィールド側フィルタリングの後、入力信号は独自のチョッパー回路によってチョップされ、トランス絶縁バリアを横切って伝達され、コモンモードのスパイクやサージの伝達を抑制します。その後、信号はプロセス制御システム出力用に再構成され、フィルタリングされます。
