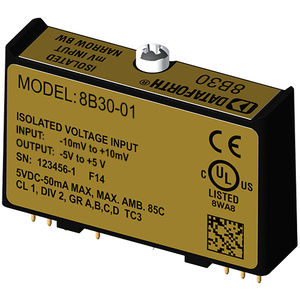

アナログ入力モジュール 8B30/8B31-xx Series

電圧狭バンド

アナログ電圧入力モジュール、3Hz帯域幅 8Bモジュールは、実際のプロセス信号をモニタし、データ収集システムにハイレベル信号を供給するための最適なソリューションです。各8B30または8B31モジュールは、電圧入力信号を分離、フィルタリング、増幅し、アナログ電圧出力を提供します。 信号のフィルタリングは、60Hzで70dBのノーマルモード除去を提供する、時間と周波数応答に最適化された5極フィルタで実現されます。このフィルターの1極はアンチエイリアシングのためにアイソレーション・バリアのフィールド側にあり、残りの4極はシステム側にあります。 8B30および8B31モジュールの特別な入力回路は、最大240VACの電力線電圧の偶発的な接続に対する保護を提供します。I/Oおよび電源端子のクランプ回路は、有害な過渡現象から保護します。 絶縁は、コモンモードのスパイクやサージの伝達を抑制する光結合によって提供されます。モジュールの電源は+5VDC、±5%です。 モジュールは、クラスI、ディビジョン2の危険な場所に設置できるように設計されており、環境ノイズに対して高レベルの耐性を備えています。
