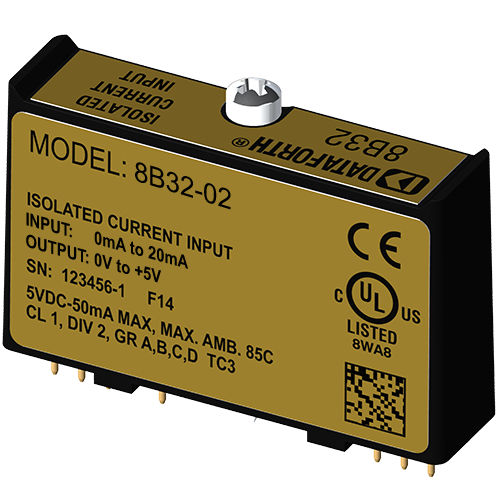

電流入力モジュール 8B32-02

8Bモジュールは、実際のプロセス信号をモニターし、データ収集システムにハイレベルの信号を供給するための最適なソリューションです。各8B32モジュールは、プロセス電流入力信号を分離、フィルタリング、増幅し、アナログ電圧出力を提供します。 電流から電圧への変換はモジュール内部で行われ、高精度を保証します。 信号のフィルタリングは、60Hzで70dBのノーマルモード除去を提供する、時間と周波数応答のために最適化された3極フィルタで達成されます。このフィルターの1極はアンチエイリアシングのために絶縁バリアのフィールド側にあり、残りの2極はシステム側にあります。 8B32モジュールの特別な入力回路は、最大40VACの電力線電圧の偶発的な接続に対する保護を提供します。I/Oおよび電源端子のクランプ回路は、有害な過渡現象から保護します。 絶縁は、コモンモードのスパイクやサージの伝達を抑制する光結合によって提供されます。モジュールの電源は+5VDC、±5%です。
