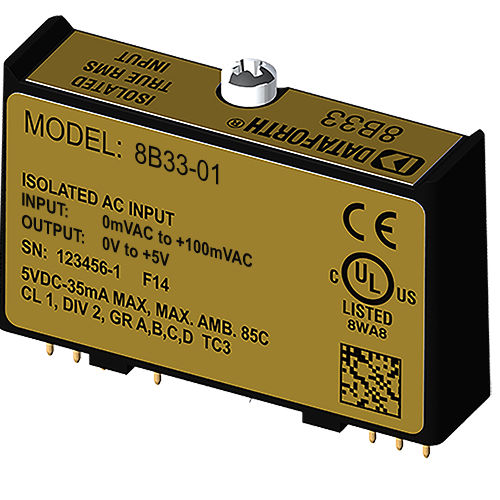

真の実効値型入力モジュール 8B33-01

絶縁

各8B33真の実効値入力モジュールは、真の実効値DC値に変換され、フィルタリングされ、絶縁され、増幅され、標準プロセス電圧出力に変換されるAC入力の1チャンネルを提供します（ブロック図を参照）。 フィールド電圧または電流入力信号は、絶縁バリアのフィールド側でプリアンプとRMSコンバータを通して処理されます。変換されたDC信号は独自のチョッパー回路でチョップされ、トランス絶縁バリアを横切って伝送され、コモンモードのスパイクやサージの伝送を抑制します。コンピュータ側の回路は信号を再構成、フィルタリングし、業界標準の0～5VDC出力に変換します。 特別な入力回路により、最大350VACまでの電力線電圧の偶発的な接続や、ANSI/IEEE C37.90.1で定義された過渡現象に対する保護が提供されます。
