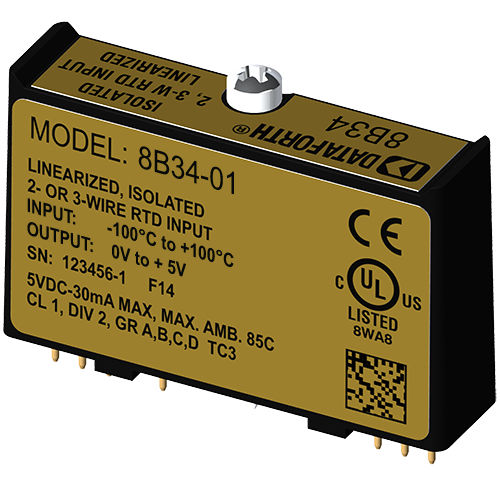

測温抵抗体（RTD）用信号処理モジュール 8B34-01

2線式3芯リニア化

8Bモジュールは、実際のプロセス信号を監視し、データ収集システムに高レベルの信号を提供するための最適なソリューションです。各8B34入力モジュールは、RTDからの1チャンネルの温度入力を分離、フィルタリング、増幅、線形化し、アナログ電圧出力を提供します。 RTDの励起は、2つの整合された電流源を使用してモジュールから提供されます。3線式接続を使用する場合、この方法ではセンサーのリード線に等しい電流を流すことができ、リード線の抵抗の影響を打ち消します。励起電流は小さく（0.25mA）、RTDの自己発熱を最小限に抑えます。 信号のフィルタリングは、60Hzで70dBのノーマルモード除去を提供する時間および周波数応答用に最適化された3極フィルタで達成される。このフィルターの1極は、アンチエイリアシングのために絶縁バリアのフィールド側にあり、残りの2極はシステム側にあります。 8B34モジュールの特別な入力回路は、240VACまでの電力線電圧の偶発的な接続に対する保護を提供します。I/Oおよび電源端子のクランプ回路は、有害な過渡現象から保護します。 このモジュールは、クラスI、ディビジョン2の危険な場所に設置できるように設計されており、環境ノイズに対する高い耐性を備えています。
